NTCL Soft Section view Quantity Take-Off tool 1.2.0

资源截图

免费下载适用于 Windows PC 的 NTCL 软截面视图土方计算工具。它是 Autodesk Civil 3D 的专业插件，可帮助工程师准确、快速地计算、分析和导出剖面视图数据。

NTCL 软截面视图土方计算工具概述

该软件是一款智能扩展，专为处理走廊建模、材料统计和数量估算的 Autodesk Civil 3D 用户而设计。它可以直接从剖面视图中快速、精确地提取长度、面积和其他参数。通过自动执行重复的手动测量，该工具简化了从事土木项目的工程师、设计师和承包商的工作流程。它还与 Excel 无缝集成，可以高效导出和编辑数据。

主要特点

该工具带来了多种高级功能，可简化计算和管理剖面视图数据的过程。它允许用户从各种 AutoCAD 和 Civil 3D 对象计算线性量和面积量。

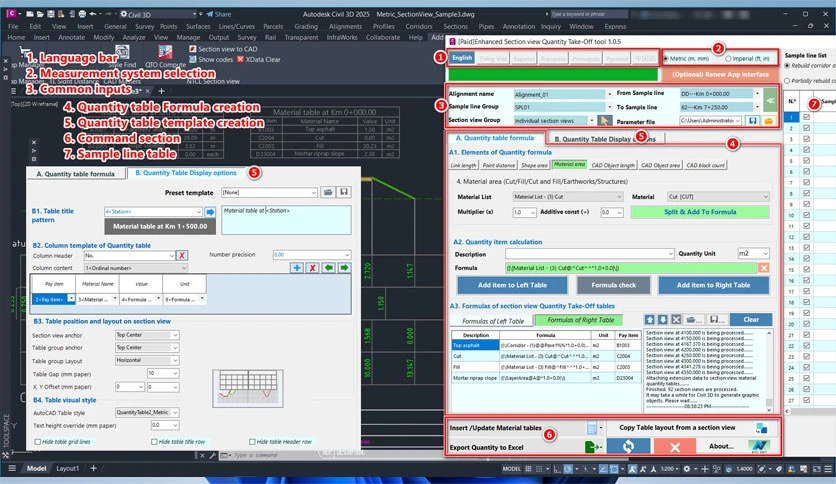

• 根据 AutoCAD 对象计算每个剖面视图的长度和面积。
• 测量 Civil 3D 道路点、连接线和形状的数据，包括表面比较。
• 直接在剖面视图中生成可编辑的材料数量表。
• 将数量数据导出到 Excel，以便于报告和自定义。
• 在数量表中使用数学公式（+、–、×、÷）进行动态计算。
• 保存并重复使用嵌入公式的表格模板，以节省未来项目的时间。
• 包括用于高级设计案例的自定义子组件，例如剥离长凳和日光长凳四分之一锥体。
• 支持公制和英制测量系统。

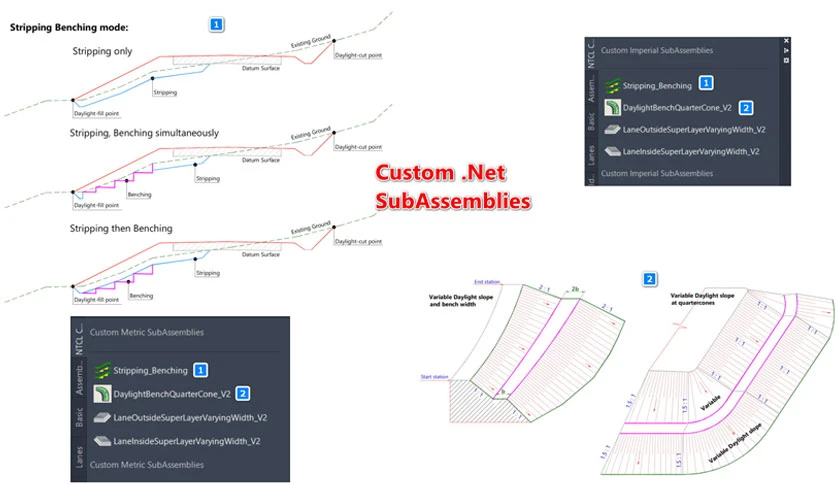

自定义子组件

该软件提供。基于 NET 的自定义子组件有助于处理复杂的剖面视图设计。这些子组件增强了灵活性，使用户能够通过最少的手动调整创建准确且详细的模型。

• 剥离台阶：在填挖条件下构建带或不带台阶的剥离区域。目标道路曲面或要素线以进行精确建模。
• 日光长凳 QuarterCone：设计具有可变挖/填坡度和长凳宽度的多长凳日光斜坡。用户可以从区域的开始到结束线性改变斜率值。

其他工具和增强功能

除了数量计算之外，该应用程序还提供扩展功能，用于管理 Civil 3D 数据和以新方式可视化几何图形。

• 将剖面视图多段线转换为三角网曲面或平面图中的 3D 多段线。
• 将 Civil 3D 表格内容直接导出到 Excel 文件中。
• 以非破坏性方式将 Civil 3D 对象（剖面图、走廊等）分解为 AutoCAD 实体，同时保留原始数据。
• 根据预定义代码从道路连接或形状中提取折线。
• 直接在选定剖面视图中的道路剖面上标记点、链接和形状。
• 支持数据快捷方式对齐，确保多个文件之间的协调。
• 自动添加采样线和测站值以提高剖面精度。
• 为国际用户提供七种语言的本地化应用界面。

土木工程中的实际应用

该实用程序在基础设施设计项目中发挥着至关重要的作用，包括道路、铁路、排水系统和场地平整。它使工程师能够生成准确的数量报告，这对于成本估算和进度监控至关重要。由于所有数据都可以导出到 Excel，因此利益相关者可以在团队之间轻松分析和共享结果。

重复计算的自动化使设计人员能够专注于更关键的工程任务，而不是手动数据处理。这可以减少错误、提高一致性并缩短项目交付时间。

用户体验和界面

该软件具有简洁、直观的界面，可直接集成到 Autodesk Civil 3D 中。对话框和选项排列整齐，即使对于新用户也能确保最小的学习曲线。借助多语言支持，来自不同地区的专业人员可以使用自己喜欢的语言高效工作。

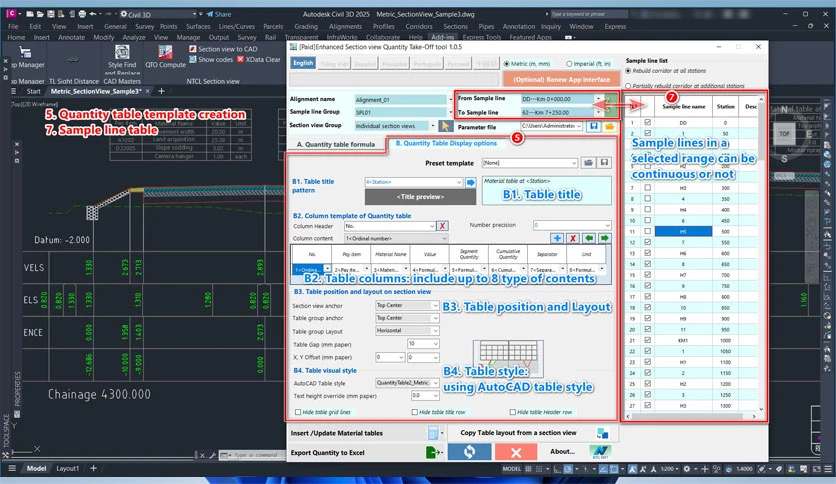

自定义模板和公式的能力增加了满足各种项目要求的灵活性。用户可以定义公式、设置单位并调整输出格式以符合组织标准。

使用该工具的好处

采用此工具为建筑和工程专业人士提供了多种实际优势。

• 加快数量提取速度并减少计算时间。
• 消除了剖面视图数据中的手动测量错误。
• 确保多个项目获得一致且可重复的结果。
• 支持快速导出 Excel 以生成报告和文档。
• 改善设计、成本和管理团队之间的协作。

与 Civil 3D 集成

该插件与 Autodesk Civil 3D 完美集成，确保所有计算与模型数据保持同步。它支持各种 Civil 3D 对象，例如走廊、路线和曲面，提供跨项目元素的无缝交互。折线、TIN 曲面和形状的转换功能有助于在不同的设计阶段保持准确的几何数据。

数据处理效率

该应用程序可以自动执行这些重复性任务，而不是手动导出表格或重绘部分。它快速转换和提取数据的能力最大限度地减少了用户的工作量。工程师可以立即可视化、计算和导出数量，确保不会遗漏任何数据。这提高了设计和文档阶段的生产力和准确性。

系统要求

• 操作系统：Windows 11 / 10 / 8.1 / 7
• 处理器：最低 1 GHz 处理器（建议 2.4 GHz）
• RAM：2GB（建议 4GB 或更多）
• 可用硬盘空间：建议 200MB 或更多
• Autodesk Civil 3D：2026 年、2025 年、2024 年、2023 年、2022 年、2021 年

结论

NTCL 软剖面图工量计算工具对于需要剖面图数据管理准确性、灵活性和效率的 Autodesk Civil 3D 专业人员来说是必不可少的附加组件。通过自动执行繁琐的测量、提供导出选项并支持高级设计案例，它简化了复杂的土木工程工作流程并节省了宝贵的项目时间。
